廣州南洋之電纜是由什么組成的？電纜結構組成

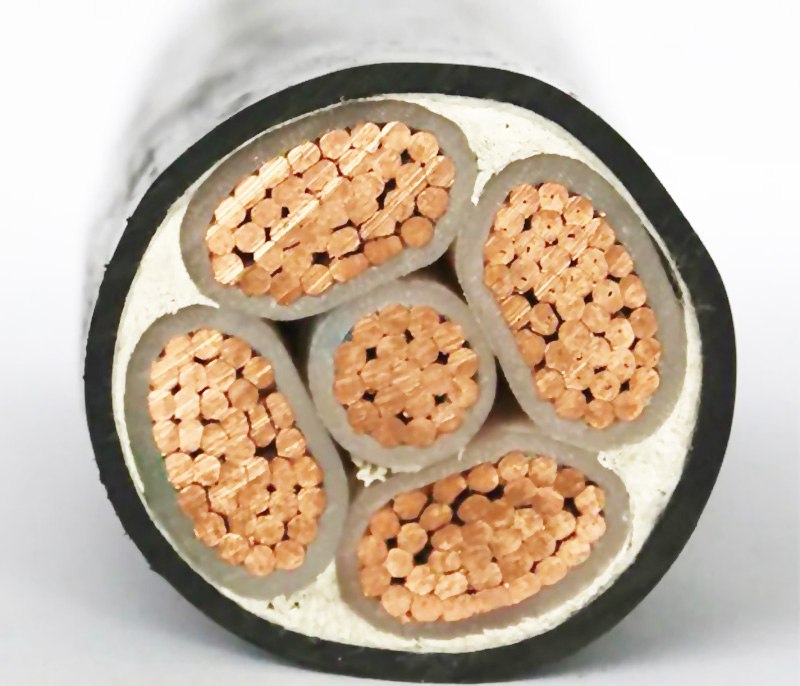

電力電纜根本結構是由哪些構成的？
電力電纜的根本結構由線芯(導體)、絕緣層、屏蔽層和維護層四部分組成。
1、線芯
線芯是電力電纜的導電部分，用來運送電能，是電力電纜的首要部分。
2、絕緣層
絕緣層是將線芯與大地以及不同相的線芯間在電氣上互相阻隔，確保電能運送，是電力電纜結構中不行短少的組成部分。
3、屏蔽層
15KV及以上的電力電纜一般都有導體屏蔽層和絕緣屏蔽層。
4、維護層
維護層的作用是維護電力電纜免受外界雜質和水分的侵入，以及避免外力直接損壞電力電纜。
直流高壓電纜結構是什么？
直流高壓電纜一般分為8個部分組成，從內到外分別是導體，內半，絕緣，外半，屏蔽，分護套，鎧裝，外護套。也就是說一般應由七遍工藝加工而成，一般外徑在30-50mm，分量也比較重，一般廣泛應用于靜電除塵，靜電噴涂等領會(huì )。
任何一種電力電纜， 其根本結構均由導電線芯、 絕緣層和維護層三個部分組成。
(1)導電線芯
電力電纜導電線芯的作用是傳送電流， 導電線芯的損耗首要由導體截面和資料的電導系數來決議。 為了減小電纜線芯的損耗， 電纜線芯一般由具有高電導系數的金屬資料銅或鋁制成。
(2) 絕緣層
電力電纜的絕緣層是反映電纜電氣功能的中心部分， 它的耐電強度及其他電氣參數的凹凸， 直接體現了電纜絕緣功能的好壞， 因而， 電纜絕緣資料應具有以下首要功能：
1)高的擊穿場強（包含脈沖、 工頻、 操作波等）。
2)低的介質丟失角正切tanδ
3)適當高的絕緣電阻（體積電阻率不小于1013Ω • cm)
4)優秀的耐樹枝放電、 部分放電功能
5)具有必定的柔軟性和機械強度
6)絕緣功能長時間安穩等。
(3)維護層
為了使電纜習慣各種運用環境的要求， 在電纜絕緣層外面所施加的維護覆蓋層叫做電纜護層。 電纜護層的首要作用是維護電纜絕緣層在敷設和運轉過程中， 免遭機械損害和各種環境要素的損壞， 如水、日光、生物、火災等， 以堅持長時間安穩的電氣功能。 所以， 電纜護層的質量直接關系到電纜的運用壽命。
